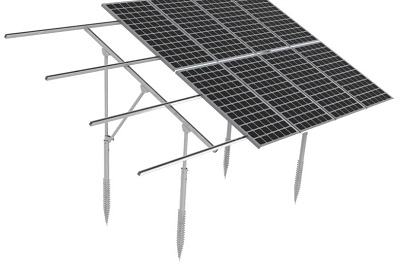

地脚螺栓地基

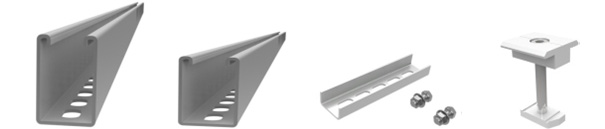

1. TT-CSR-Length 2. TT-CSR2-LengthC-Steel Rail Splice 3. TT-IC-C40
4. TT-EC-C40 5. TT-CGM-A016.TT-CGM-A027. TT-CGM-A03

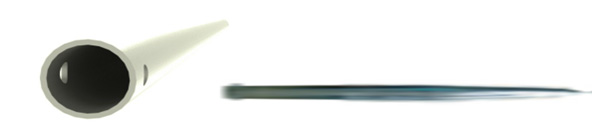

8. TT-P2-Length 11. TT-N76-1600-T4
项目信息
| 太阳能板尺寸: | 1650*992*40mm | 离地高度: | 500mm |
| 倾斜角度: | 30 度 | Wind Speed: | 正常 |
| 单位阵列: | 2*5 (10 件 面板) |
| |
物料清单
| 项目 | 代码 | 产品描述. | 数量 |
| 1 | TT-CSR-5080 | C钢, 桁条 | 4 件 |
| 2 | TT-CSR2-2720 | C-钢 2号, 横梁, 2720mm | 2件 |
| 3 | TT-IC-C46 | C钢中压46mm | 16件 |
| 4 | TT-EC-C46 | C 钢边压46mm | 8件 |
| 5 | TT-CGM-A01 | 弯式连接器 | 6件 |
| 6 | TT-CGM-A02 | 管夹 | 2件 |
| 7 | TT-CGM-A03 | 交叉连接系 | 8件 |
| 8 | TT-P2-770 | 管 770mm, 前脚 | 2件 |
| 9 | TT-P2-1630 | 管 1630mm, 后脚 | 2件 |
| 10 | TT-P2-1200 | 管 1200mm, 支柱 | 2件 |
| 11 | TT-N76-1600-T4 | N-地脚螺栓 | 4 件 |
| 12 | TT-N76-A | 泰坦配件 | 4 件 |
混凝土地基
1. TT-CSR-Length2. TT-CSR2-LengthC-Steel Rail Splice3. TT-IC-C40
4. TT-EC-C40 5. TT-CGM-A016.TT-CGM-A027. TT-CGM-A03

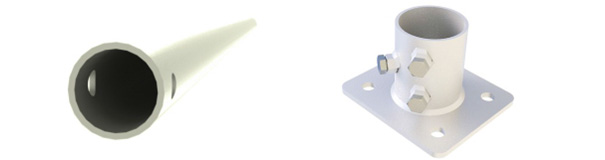

8. TT-P2-Length 11. TT-CGM-C01
项目信息
| 太阳能板尺寸： | 1650*992*40mm | 离地高度： | 500mm |
| 倾斜角度： | 30 度 | 风速： | 正常 |
| 单位阵列： | 2*5 (10 件 面板) |
| |
物料清单
| 项目 | 代码 | 产品描述. | 数量 |
| 1 | TT-CSR-5080 | C-钢 桁条5080mm | 4 件 |
| 2 | TT-CSR2-2720 | C-钢横梁 2720mm | 2件 |
| 3 | TT-IC-C40 | C 钢中压 46mm | 18件 |
| 4 | TT-EC-C40 | C 钢 边压 46mm | 8件 |
| 5 | TT-CGM-A01 | 弯式连接器 | 6件 |
| 6 | TT-CGM-A02 | 管夹 | 2件 |
| 7 | TT-CGM-A03 | 交叉连接系 | 8件 |
| 8 | TT-P2-770 | 管 700mm, 前脚 | 2件 |
| 9 | TT-P2-1630 | 管 1630mm, 后脚 | 2件 |
| 10 | TT-P2-1250 | 管 1250mm, 支柱 | 2件 |
| 11 | TT-GM-C01 | 钢帽 1号 | 4 件 |
